ETC取り付け

1-1. 邪魔なパネルを外す

ETCを取り付けるときには、ヒューズボックスの作業中に邪魔になるグローブボックス、パネルの取り外しから始めます。助手席側にあるグローブボックスや運転席側(足元)にあるパネルを外しましょう。外し方は車種によっても違うので、取り扱い説明書もしっかりと確認してください。

1-2. 電源の取り出し

パネルなどを撤去したら、次にACC電源の常時電源(シガーソケットなど)を探し、ヒューズをプライヤーで抜きます。ヒューズが抜けたら、ヒューズ電源コネクターを抜いた個所に挿入しましょう。次に、ヒューズコネクターの根元の位置にある「空いた箇所」に、もう一度ヒューズを挿入すれば、電源の取り出しは終了です。

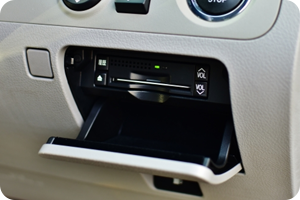

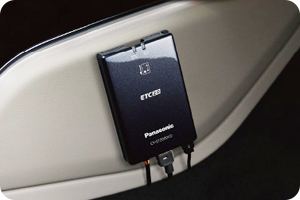

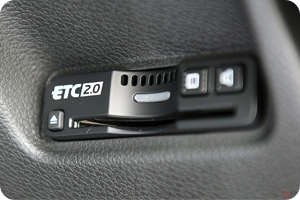

1-3. ETC車載器本体の取り付け

ヒューズの作業が終わったら、両面テープなどでETC本体が装着できる位置を確認し取り付けます。取り付けが終われば、ヒューズ電源コネクターとETC本体の配線をペンチでギボシ加工をして接続しましょう。このとき、アース線の接続も忘れないようにしてください。

1-4. アンテナの位置とETCゲートを確認

アンテナは、ETCゲートがしっかりと開く位置に取り付けなければいけません。向きや角度があっているか、取扱説明書からも確認しましょう。ETCは可能な限り電源に近い位置に取り付けるのが作業時間短縮のコツです。とくに、ヒューズボックスから遠い位置に取り付けると、配線が長くなるので注意してください。

1-5. アンテナの貼り付け

アンテナの位置が決まったら、両面テープなどを使って貼り付けます。しっかりと接着したいなら、表面の油分や汚れなどは拭き取っておきましょう。汚れたままで貼り付けると運転中に外れる可能性もあり危険です。アンテナを貼るときには、きれいな面に貼り付けるのが重要なポイントとなります。

1-6. 窓枠のカバー外し

ヒューズボックスの位置が運転席側にあるのか、もしくは助手席側にあるのかでピラーカバー(左右にある)を外す位置も決まります。左右どちらのカバーを外すかが決まったら、ダッシュボードを養生します。
養生が必要な理由は、ダッシュボードに傷がつきにくくなるからです。内張り剥がしの要領でピラーカバーを外しましょう。

1-7. アンテナ線の接続

アンテナ線を接続するときには、アンテナ線をフロントガラスと天井の隙間に押し込む作業から始めます。もしはみ出す恐れがあるなら、エプトシーラーを何か所かに巻いておきましょう。
ピラー内に配線を沿わせ、ルームランプの線なども一緒にインシュロックで固定するのがポイントです。そのまま配線を下ろしていきながら、ETC本体と接続すれば配線は完了です。

1-8. ETCレーンの通過で動作確認

ETCの接続が終わったら、実際に動作するかを確認しましょう。ETCカードを挿して、実際にレーンを通過します。テスト段階なので、できれば空いているレーンを利用しましょう。ETCレーンを無事通過できれば、作業は本当に終了です。

2-1. セットアップできる店の種類

セットアップが可能な店には、ディーラーや整備工場、中古車の販売店やカー用品店、電機店(一部)などがあります。セットアップが可能な店にはステッカーが貼られているので、目安にしてみてください。またオンライン上でも、ETCの総合情報サイトなどから店舗を検索できます。

3-1. 失敗したときの危険性

ETCの取り付けを失敗すると、レーンを通れないのはもちろん、料金の支払いでミスがでる可能性もあります。また、常時電源やアクセサリー電源などの配線は失敗しやすい箇所です。ETCを正しく動作させるためにも、自信がなければ、業者に依頼した方が安心です。
